Komponen Motherboard dan Fungsinya: Panduan Visual

Komponen motherboard dan fungsinya beserta gambarnya – Dalam dunia komputasi, motherboard menjadi jantung yang menghubungkan seluruh komponen komputer. Kenali komponen-komponen penting motherboard dan fungsinya melalui panduan visual ini, lengkap dengan gambar deskriptif yang memudahkan pemahaman.

Komponen Utama Motherboard

Motherboard adalah tulang punggung komputer, yang menghubungkan semua komponen penting dan memungkinkan mereka berkomunikasi satu sama lain. Berikut adalah beberapa komponen utama motherboard dan fungsinya:

Soket CPU

Soket CPU adalah tempat prosesor, atau otak komputer, dipasang. Jenis soket CPU bervariasi tergantung pada jenis prosesor yang digunakan.

Slot RAM

Slot RAM adalah tempat modul memori, atau RAM, dipasang. RAM menyimpan instruksi dan data yang sedang diproses oleh komputer.

Komponen motherboard berperan penting dalam mengendalikan fungsi komputer. Salah satu fungsi motherboard adalah mengatur aliran data. Jika kita ingin melindungi privasi data di WhatsApp, kita dapat mematikan data wa . Ini akan mencegah aplikasi WhatsApp mengakses data pribadi kita. Selain itu, motherboard juga memiliki fungsi lain seperti menghubungkan berbagai komponen komputer dan menyediakan antarmuka untuk pengguna.

Slot Ekspansi

Slot ekspansi memungkinkan Anda menambahkan komponen tambahan ke komputer Anda, seperti kartu grafis, kartu suara, atau kartu jaringan.

Chipset

Chipset adalah sirkuit terintegrasi yang mengontrol komunikasi antara berbagai komponen motherboard. Chipset memainkan peran penting dalam menentukan fitur dan kemampuan motherboard.

BIOS

BIOS (Basic Input/Output System) adalah firmware yang tersimpan pada motherboard yang bertanggung jawab untuk mem-boot komputer dan mengkonfigurasi perangkat keras.

Baterai CMOS

Baterai CMOS adalah baterai kecil yang menjaga pengaturan BIOS tetap aktif bahkan saat komputer dimatikan.

Soket CPU

Soket CPU adalah komponen motherboard yang berfungsi sebagai tempat pemasangan dan koneksi prosesor. Soket ini menyediakan jalur komunikasi antara prosesor dan motherboard, memungkinkan transfer data dan instruksi.

Jenis Soket CPU

Terdapat berbagai jenis soket CPU yang umum digunakan, masing-masing dirancang untuk mendukung prosesor tertentu. Berikut adalah beberapa jenis soket yang paling umum:

• Socket AM4:Digunakan untuk prosesor AMD Ryzen generasi pertama hingga keempat.
• Socket LGA 1200:Digunakan untuk prosesor Intel Core generasi kesepuluh dan kesebelas.
• Socket TR4:Digunakan untuk prosesor AMD Threadripper.
• Socket sTRX4:Digunakan untuk prosesor AMD Ryzen Threadripper generasi ketiga.

Slot RAM

Slot RAM pada motherboard berfungsi sebagai tempat memasang modul memori akses acak (RAM). RAM menyimpan data dan instruksi yang sedang diproses oleh prosesor, menyediakan akses cepat ke data tersebut.

Jenis RAM yang didukung oleh slot RAM bervariasi tergantung pada jenis motherboard dan generasi prosesor yang digunakan. Beberapa jenis RAM yang umum digunakan meliputi:

DDR3

• Digunakan pada motherboard yang lebih lama dan prosesor generasi awal.
• Memiliki kecepatan transfer data yang lebih rendah dibandingkan dengan jenis RAM yang lebih baru.

DDR4, Komponen motherboard dan fungsinya beserta gambarnya

• Digunakan pada motherboard dan prosesor yang lebih baru.
• Memiliki kecepatan transfer data yang lebih tinggi dibandingkan dengan DDR3.

DDR5

• Jenis RAM terbaru yang digunakan pada motherboard dan prosesor generasi terbaru.
• Memiliki kecepatan transfer data yang jauh lebih tinggi dibandingkan dengan DDR3 dan DDR4.

Slot Ekspansi

Slot ekspansi adalah konektor pada motherboard yang memungkinkan pemasangan komponen tambahan, memperluas kemampuan sistem komputer.

Jenis Slot Ekspansi

Ada beberapa jenis slot ekspansi, masing-masing dengan fungsi dan kompatibilitas yang berbeda:

• PCIe (Peripheral Component Interconnect Express):Slot PCIe adalah jenis slot ekspansi berkecepatan tinggi yang digunakan untuk kartu grafis, kartu suara, dan kartu jaringan.
• SATA (Serial ATA):Slot SATA digunakan untuk menghubungkan perangkat penyimpanan seperti hard disk drive (HDD) dan solid state drive (SSD).
• M.2:Slot M.2 adalah slot kompak yang digunakan untuk memasang drive SSD dan kartu nirkabel.
• DDR (Double Data Rate):Slot DDR digunakan untuk memasang modul memori.

Memilih slot ekspansi yang tepat sangat penting untuk memastikan kompatibilitas dan kinerja optimal sistem komputer Anda.

5. Komponen Tambahan: Komponen Motherboard Dan Fungsinya Beserta Gambarnya

Selain komponen utama yang disebutkan sebelumnya, motherboard juga memiliki beberapa komponen tambahan yang memainkan peran penting dalam fungsinya.

Komponen-komponen tambahan ini meliputi chip BIOS, chip jembatan, dan port I/O. Mari kita bahas fungsi masing-masing komponen ini:

Chip BIOS

Chip BIOS (Basic Input/Output System) adalah sebuah chip memori kecil yang menyimpan instruksi dasar yang dibutuhkan oleh komputer untuk melakukan boot dan memuat sistem operasi. Chip BIOS juga menyimpan pengaturan sistem, seperti tanggal dan waktu, urutan boot, dan informasi tentang perangkat keras yang terpasang.

Chip Jembatan

Chip jembatan adalah chip yang menghubungkan bus yang berbeda pada motherboard. Chip jembatan yang paling umum adalah Northbridge dan Southbridge.

• Northbridgemenghubungkan prosesor ke memori dan kartu grafis.
• Southbridgemenghubungkan prosesor ke periferal lain, seperti hard drive, port USB, dan port Ethernet.

Port I/O

Port I/O (Input/Output) adalah konektor yang memungkinkan komputer untuk berkomunikasi dengan perangkat eksternal, seperti keyboard, mouse, printer, dan monitor. Port I/O yang umum meliputi port USB, port Ethernet, port HDMI, dan port audio.

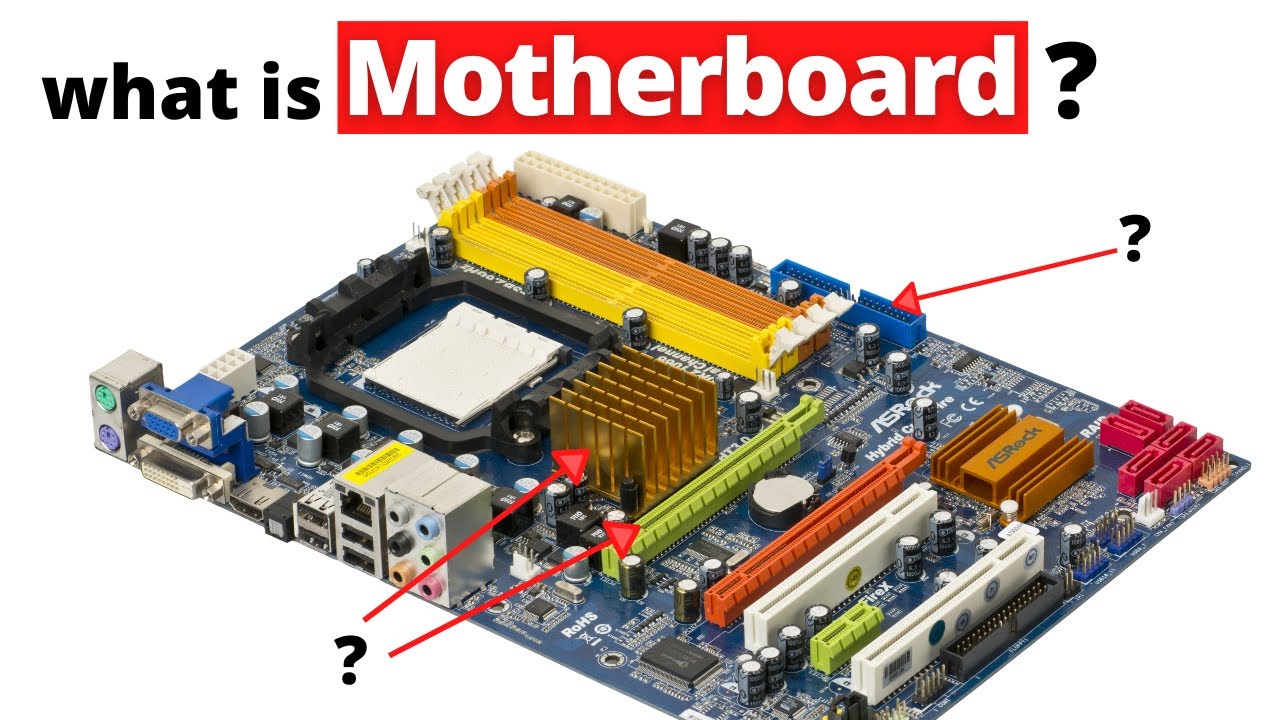

Ilustrasi Motherboard

Motherboard adalah tulang punggung komputer yang menghubungkan semua komponen penting, termasuk CPU, RAM, kartu grafis, dan perangkat penyimpanan. Berikut adalah ilustrasi motherboard dan fungsi komponen utamanya:

Tata Letak Komponen Motherboard

Diagram Blok Motherboard

Diagram blok motherboard memberikan gambaran visual tentang hubungan antara berbagai komponennya. Ini membantu dalam memahami alur data dan kontrol di dalam motherboard.

Berikut adalah diagram blok motherboard yang menunjukkan komponen utamanya:

CPU

• Bertindak sebagai otak komputer, mengontrol semua operasi dan eksekusi.
• Terhubung ke memori, perangkat penyimpanan, dan perangkat input/output melalui bus.

Memori

• Menyimpan instruksi dan data yang sedang diproses oleh CPU.
• Terhubung ke CPU melalui pengontrol memori.

Perangkat Penyimpanan

• Menyimpan data dan program secara permanen.
• Terhubung ke CPU melalui pengontrol penyimpanan.

Bus

• Saluran yang memungkinkan komunikasi data antara komponen.
• Jenis bus umum termasuk bus sistem, bus memori, dan bus ekspansi.

Chipset

• Bertindak sebagai jembatan antara CPU dan komponen lainnya.
• Menyediakan antarmuka untuk bus dan mengontrol akses ke perangkat.

Port Input/Output

• Memungkinkan koneksi ke perangkat eksternal seperti keyboard, mouse, dan printer.
• Termasuk port USB, HDMI, dan Ethernet.

Kesimpulan

Memahami komponen motherboard dan fungsinya sangat penting untuk membangun, memelihara, dan mengoptimalkan sistem komputer Anda. Panduan ini telah memberikan gambaran komprehensif tentang setiap komponen, membantu Anda menguasai seluk-beluk perangkat keras komputer.
